绿色凿岩楚道方案

司理念：培育低成本为核心竞争力的施工能力，坚持专业化道路。

○楚道凿岩对员工的要求：做小“小数据”，盯住“小数据”。

○楚道凿岩在行业中的定位：创新工艺的研发者、降本方案的提供者、 绿色凿岩的引领者。

○楚道凿岩在行业中的承诺：给我一个穿孔支点，还你一座绿色矿山。

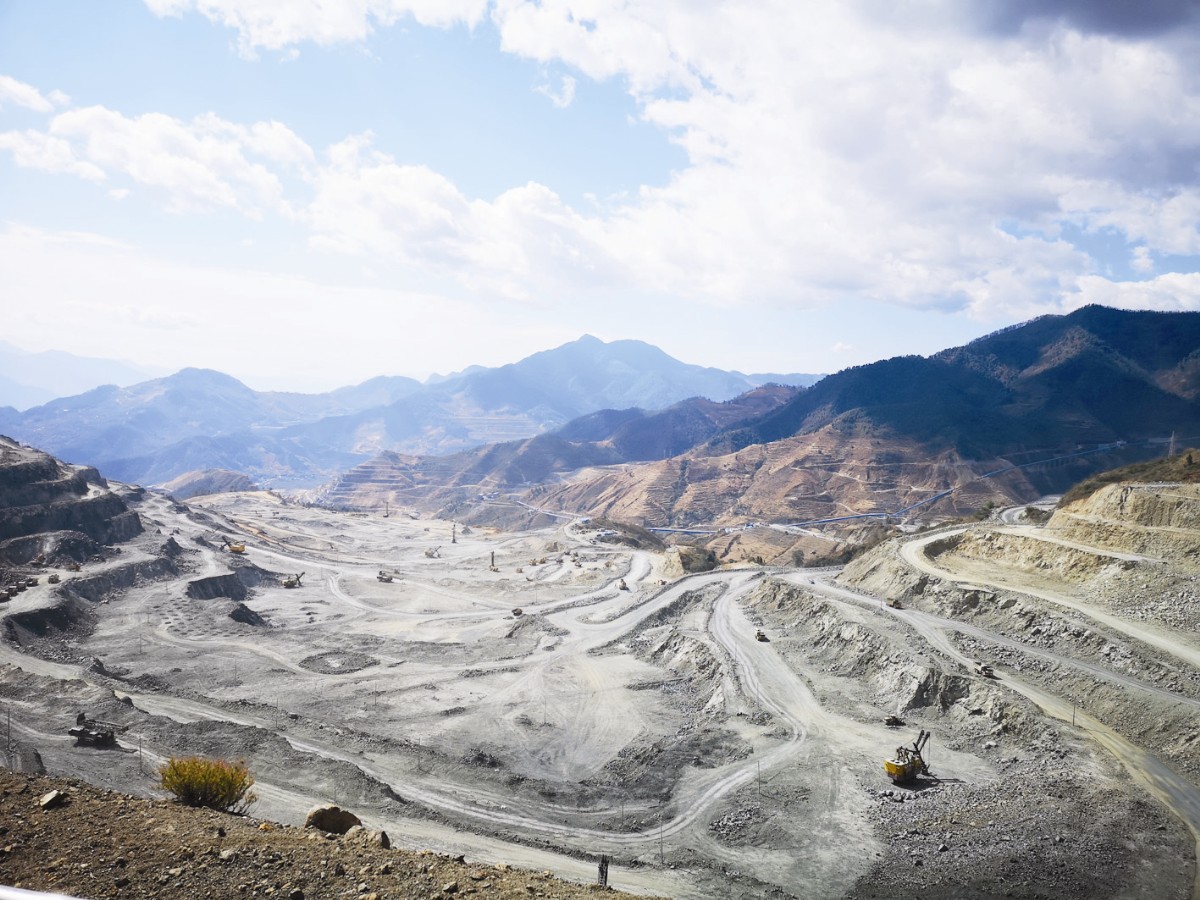

攀枝花铁矿

绿色凿岩新工艺

油改电，高压远程送风凿岩工艺，降低了矿山的安全管理风险，有效节约了投资费用和运营成本。

楚道凿岩于2012年立项，成功研发了集中高压远程送风凿岩新工艺，不仅环保节能，而且极大的节约了投资及运营成本。2016年又成功研发了大孔径重力潜孔钻机，改变了大型露天矿山施工生产中对牙轮钻的依赖使用。

新工艺设计原理

主要采用两种工艺设计方案，一是由传统大型露天矿山架电网，送电至采场穿孔作业，中型矿山送油至采场穿孔作业，改变为以电为动力，远程送风至采场穿孔作业；二是由单台钻机的单体动力穿孔作业，改变为集中送风，集群式穿孔作业。

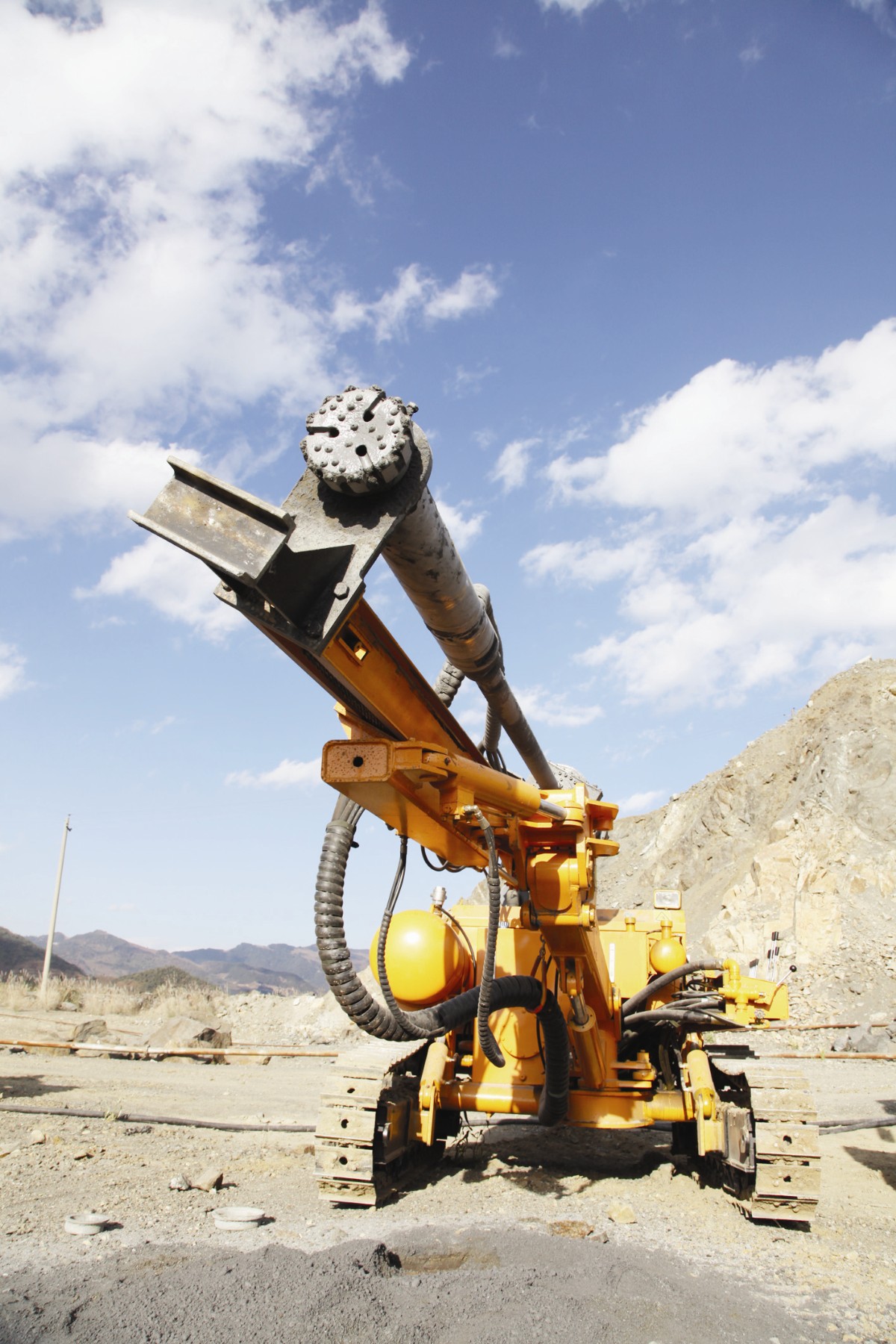

310mm大孔径钻机

新工艺主要设备

供风站：在矿山、水电站开挖爆破安全范围外或更远的距离，建立集中高压远程供风系统，满足各类潜孔凿岩钻机的动力需求。

管网：铺设可变式送风管网系统，对各类中压、高压潜孔钻机、锚索钻机、喷锚支护等送风，并保持压力恒定。集中送风站可输送200m3/min~400m3/min风量，风压保持在2.0mpa~3.0mpa。

钻机：新型潜孔钻机与新型节能潜孔钻具的制造与应用。

关键技术和创新点

1、动力强劲，五千米的输送范围不降压。

特殊设计的智能电动高风压空压机组，采用进口的大直径、高转速（3900r/min）螺杆式压缩机头，拥有专利技术的进气控制装置，保证进气量充足、气压稳定。利用物联网4G技术支持，实现对空压站的远程控制以及无人化运行。

2、矿山采区穿孔作业，不栽电杆、不架电网。

远程送风的管网，采用与高分子轻型柔性保压输气管的有效组合设计，使输送管道耐高温+80℃，低温度-40℃，伸长率小于万分之一，耐油、耐酸腐蚀；单管长度达100m，无接头、无直角连接；重量为传统材料（钢管、胶管）管道的十分之一：φ65mm 0.55kg/m、φ38mm 0.35kg/m，工作压力1.3mpa~3.0mpa，爆破压力3.5mpa~6.1mpa。

3、以新型大孔径潜孔钻替代牙轮钻。

单机穿孔范围φ115mm~φ310mm，实现一机多用途。

湖北楚道凿岩露天矿山高压远程送风穿孔系统工艺应用了三项核心技术，对应的设备分别是集中组合式高压压缩空气供气站、高压远程供气装置、新型高压柔性输气管，均已获得国家知识产权局颁发的实用新型专利证书。□

重点项目展示

瑞德宝尔项目

给我一个穿孔支点

还你一座绿色矿山

“给我一个穿孔支点，还你一座绿色矿山。”这是2016年底楚道凿岩与瑞德宝尔在陕西的对话。

西安瑞德宝尔建材有限公司系陕西瑞德宝尔投资有限公司全资子公司，投资建设户县黄柏峪砂石集中采供项目，该项目是全球最大的建筑用砂石骨料采供项目之一，总投资6.8亿元人民币，采矿和骨料加工的主力设备采用世界一流品牌，来自瑞典、芬兰、美国、日本等国家，年产高品质碎石和机制砂2000万吨。

此前瑞德宝尔采购的国外凿岩钻机并非专业露天矿山钻爆设备，在矿山应用方面略有水土不服，使用中造成除尘、功效、环保等方面达不到预期。 瑞德宝尔拟投资三千万元购买牙轮钻。

2016年底，楚道凿岩的施工队伍带着整套工艺和5台钻机设备进驻黄柏峪矿山，矿山粉尘含量符合国际先进水准。从功效上来说，以前的设备只能打120mm的小孔，还需投资三千万购买牙轮钻，打200mm~250mm的大孔径，而楚道凿岩则可用自行研发的一台矿山专用设备，就可以打120mm~250mm的大小孔径钻孔。

从劳动效率方面来说，2017年11月，瑞德宝尔黄柏峪矿山使用6台楚道凿岩钻爆设备，整体投入不超过400万元，8个工人操作，爆破118万方石料，这在中国砂石骨料矿山上是记录。

东方希望项目

“绿色凿岩”敲开希望之门

2018年5月楚道凿岩凭借 “油改电，高压远程送风凿岩工艺的安全优势、成本优势和环保优势” 进入东方希望重庆水泥有限公司。

东方希望重庆水泥有限公司由东方希望集团投资30多亿元人民币建设，是重庆最大水泥厂，全国最大的单体水泥生产企业之一。公司依长江而建，自有千万吨级进出货物码头，有3亿吨储量的石灰石矿山，每年生产2700万吨水泥及骨料，销售区域覆盖整个长江流域及其周边区域。

东方希望重庆水泥有限公司，原使用六台进口全液压油动钻机，另租赁三台油动钻机，不能满足生产和环保要求。刘永行董事长亲自调研，详细了解该公司创新工艺后，毅然决定：停止使用所有油动钻机，引进楚道凿岩。并批准矿山“油改电”穿孔施工分包合同。

长九（神山）项目

央企智慧 楚道方案

长九（神山）灰岩矿项目是目前国内拟开发的最大的灰岩矿山，储量19.08亿吨，相当于8个三峡工程钻爆总量。项目投产后，产量规模将达世界第一，产值规模过千亿元。矿区面积4.73平方千米，设计采矿7000万吨/年，穿孔孔径涵盖65mm~310mm，年穿孔进尺约180万米，边邦穿孔量8.4千米长。

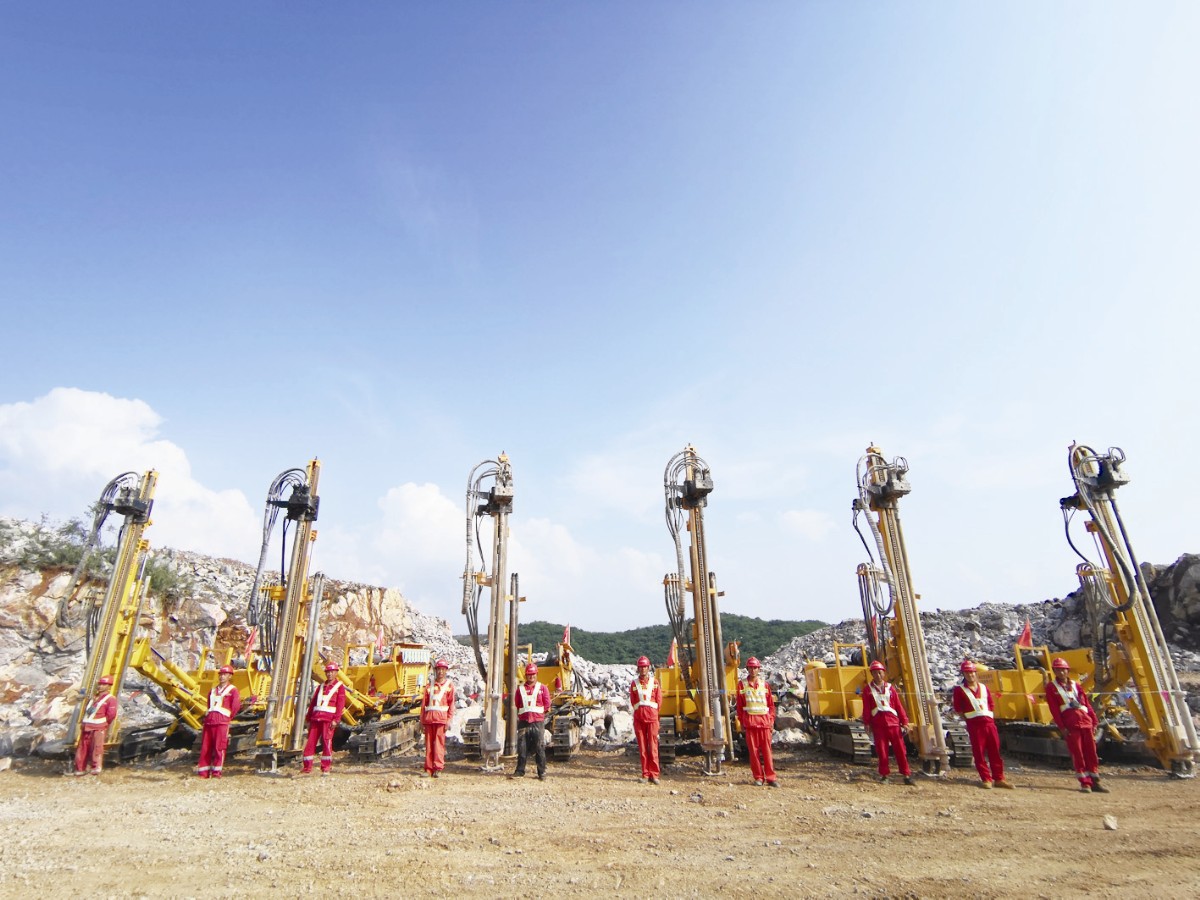

楚道凿岩长九（神山）项目部矿山专用钻机一字排开

项目分两期建设，一期投产3500万吨/年，两年后达7000万吨/年。该项目自2016年开始，业主分别派出了两批专家团队，一批行政团队，对楚道凿岩在建项目进行调研，并举行了两次专题技术交流，最终作出了科学、慎重的决策。

2018年3月2日在激烈的市场竞争中，楚道凿岩以“工艺先进，绿色环保，专业服务”的评价，赢得了业主的信任，中标世界最大的建材矿山料场开采石方穿孔工程——安徽池州长九（神山）灰岩矿项目，合同期5年，工程量1亿立方米，2.68亿吨。

攀西铁矿带

凿岩新工艺立下赫赫战功

自2014年公司成功研发高压远程送风凿岩新工艺以来，已成功在攀钢矿业白马田家村铁矿、攀钢矿业白马芨芨坪铁矿、四川德胜集团青杠坪铁矿、攀枝花中禾矿业中禾铁矿、四川龙蟒矿业公司红格铁矿、昆钢大红山铁矿、重钢西昌太和铁矿七个大型铁矿投产使用，年钻量分别为400万立方米、600万立方米、400万立方米、300万立方米、800万立方米、350万立方米、1440万立方米。

据悉，这七个大型铁矿占我国西南铁矿开采量的80%。共建设12座高压远程送风集中供风系统，一次为业主降价30%的穿孔费用，截至2017年年底，直接降低7000万元开采成本，其中直接为攀钢矿业公司累计降成本4000万元。□

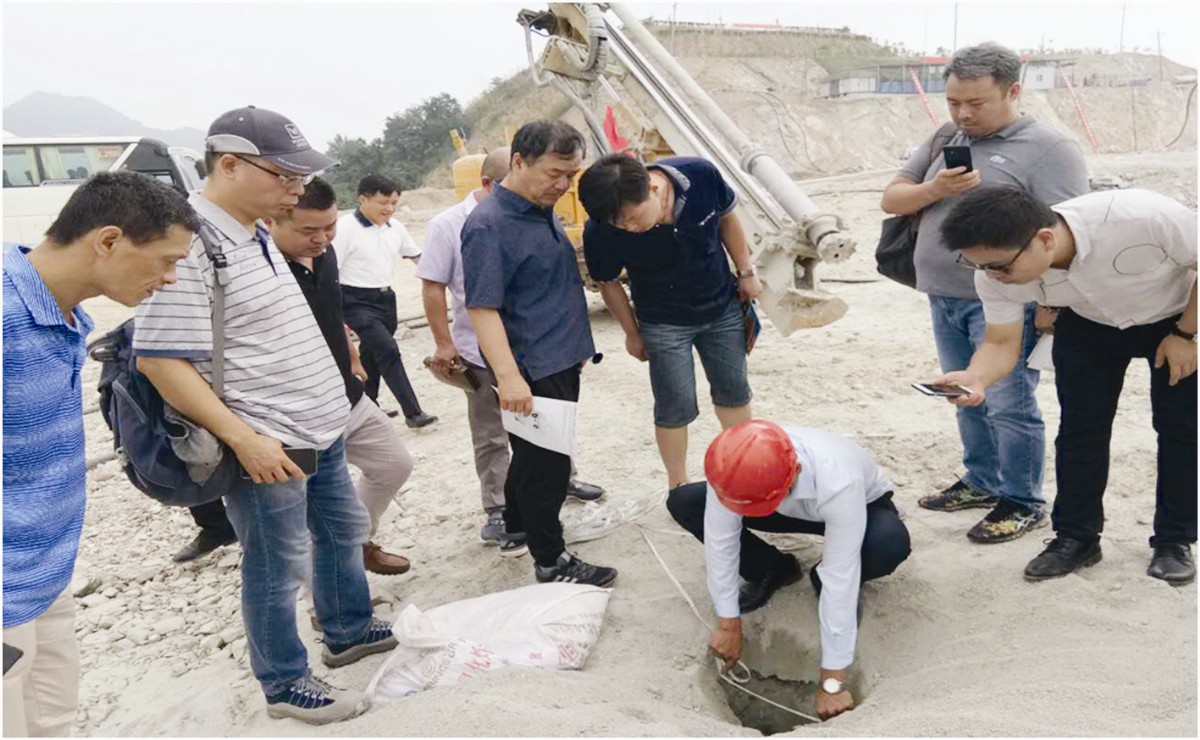

技术专家实地观摩、验证

“小精灵”斗战“大牙轮”

攀钢白马铁矿作为中国西南钢铁粮仓，2019年5月该矿在田家村采区和芨芨坪采区分别采用了楚道凿岩钻和大型牙轮钻，展开了一番穿爆较量。田家村采区采用楚道凿岩第三代高压远程送风凿岩成套工艺，创冶金矿山使用潜孔钻月钻爆纪录！楚道凿岩以一贯坚持的工艺自信、技术自信、管理自信、装备自信的“四个自信”，实现了颠覆性创新，在创新发展的道路上大步迈进！

以下为当月两种穿爆方式的比较数据。

田家村采区 芨芨坪采区

使用设备 自产CD458潜孔钻 牙轮钻

设备数量 6台 7台

设备价格 60万元/台 480万元/台

设备投资 360万元 3360万元

进 尺 34521.5米 18738米

爆破量 899500立方米 878101立方米

（注：田家村采区爆破量795000立方米，预裂4384米，折算后为899500立方米。）

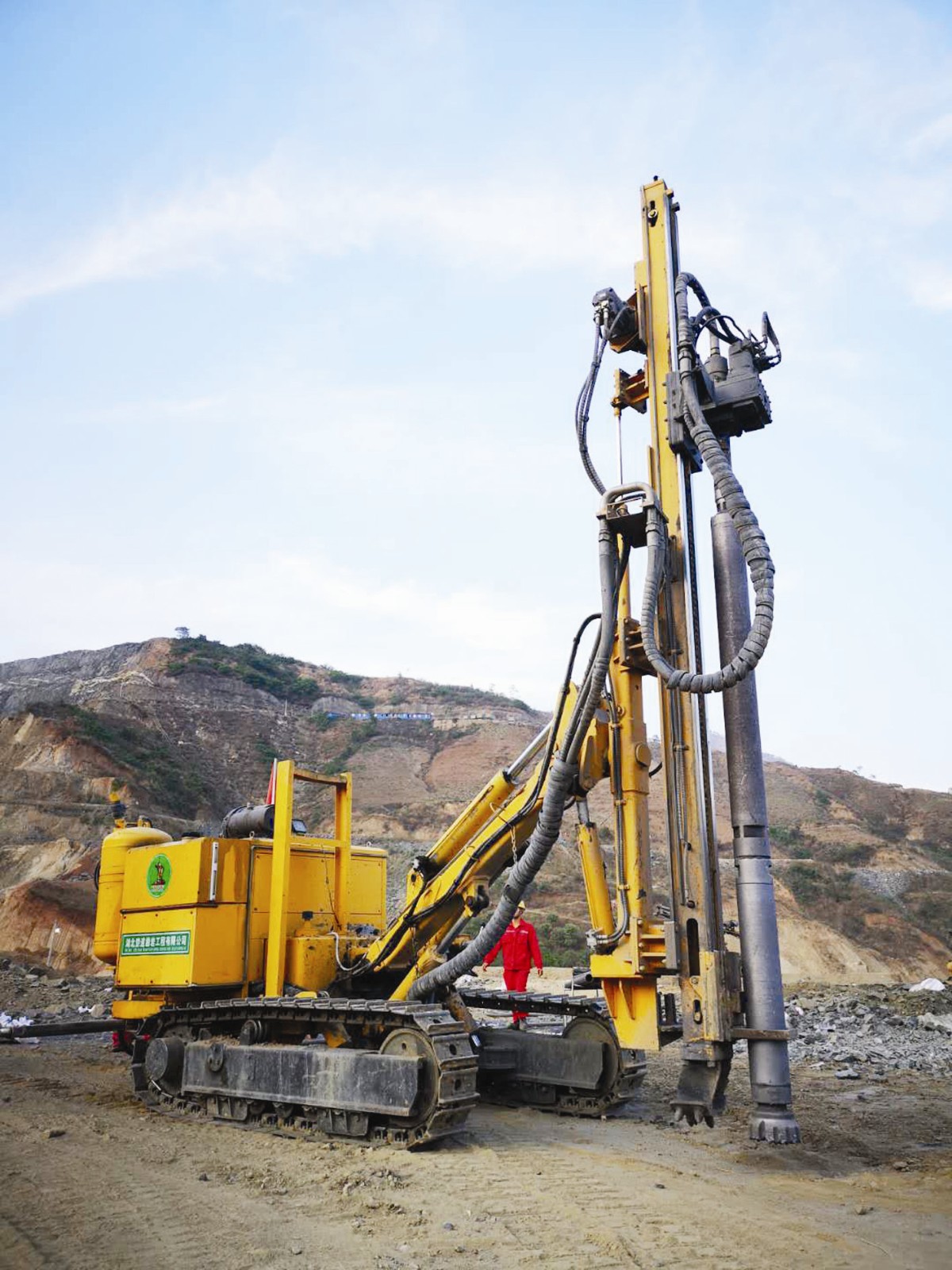

自产CD458潜孔钻
